Laminowane połączenie prądowe w zgrzewarce — jak warstwowa konstrukcja pracuje przy ruchomej głowicy

W ruchomej głowicy zgrzewarki oporowej sztywne elementy toru prądowego powodują wzrost oporu elektrycznego, nadmierne nagrzewanie układu oraz ryzyko niestabilnego docisku elektrod. Maszyny przemysłowe wykonują tysiące cykli roboczych dziennie, co nieustannie poddaje złącza obciążeniom mechanicznym. Zastosowanie sztywnych przewodników w takich warunkach szybko prowadzi do pęknięć zmęczeniowych i utraty ciągłości zasilania. Rozwiązaniem tego problemu są konstrukcje warstwowe, które umożliwiają swobodne przemieszczanie się miedzi podczas powtarzalnej pracy ramienia dociskowego. Odpowiednie ukształtowanie toru gwarantuje bezpieczne przenoszenie wysokich natężeń prądu bezpośrednio do strefy łączenia metali.

Mechanika i budowa laminowanego połączenia prądowego

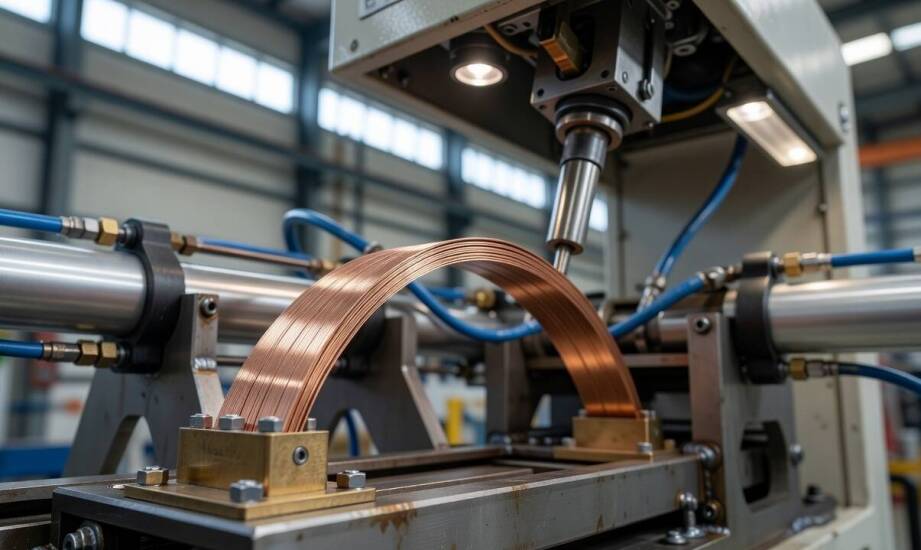

Laminowane połączenie składa się z wielu cienkich taśm miedzianych ułożonych warstwowo. Ich grubość wynosi zazwyczaj od 0,1 do 0,5 milimetra. Krawędzie pakietu poddaje się procesowi zgrzewania dyfuzyjnego lub zaprasowania, co tworzy lite bloki stykowe na obu końcach. Środkowa część pozostaje luźna, dzięki czemu taśmy przesuwają się względem siebie podczas wyginania. Taka konstrukcja zapewnia bardzo wysoką plastyczność przy zachowaniu dużego sumarycznego przekroju przewodzącego.

Zabezpieczenie układu przed uszkodzeniami wymaga zastosowania zewnętrznych powłok izolacyjnych. Konstruktorzy wykorzystują neutralne dielektryki lub specjalistyczne rękawy termokurczliwe, które chronią miedź przed utlenianiem i zanieczyszczeniami przemysłowymi. Izolacja oddziela warstwy prądowe od elementów konstrukcyjnych maszyny, pozwalając jednocześnie na formowanie kształtu elementu. System ten przenosi prądy rzędu kilkudziesięciu kiloamperów. W odróżnieniu od masywnych przewodów jednodrutowych, laminat nie generuje szkodliwych naprężeń mechanicznych w trakcie opuszczania głowicy. Rozwarstwienie w środkowej sekcji ułatwia również chłodzenie całego toru. Powietrze opływające poszczególne pakiety miedziane sprawniej odprowadza ciepło z układu, co zapobiega przegrzewaniu transformatora.

Wpływ giętkiego układu na parametry zgrzewania

Swobodny przesuw cienkich blach miedzianych w laminacie skutecznie redukuje naprężenia powstające podczas uderzania elektrod o materiał docelowy. Układ zyskuje odporność na wibracje przenoszone z systemów pneumatycznych lub serwomotorów. W sztywnych rozwiązaniach drgania te stopniowo luzują połączenia śrubowe, co zwiększa opór przejściowy na stykach. Utrzymanie stałego docisku i nienaruszonego toru zasilania stanowi podstawę uzyskania trwałej zgrzeiny.

Stabilny przepływ ładunków elektrycznych minimalizuje spadki napięcia pomiędzy transformatorem a punktem styku elektrod. Właściwie dobrane elastyczne szyny prądowe precyzyjnie łączą źródło zasilania z ruchomymi elementami głowicy zgrzewalniczej. Mniejsze straty energii oznaczają wyższą powtarzalność powstawania jądra zgrzeiny w procesie produkcyjnym. Zapewnia to utrzymanie wymaganej średnicy soczewki i odpowiedniej wytrzymałości mechanicznej każdego łączenia.

Inżynierowie przy projektowaniu takich układów analizują szereg parametrów fizycznych. Pod uwagę bierze się całkowity przekrój miedzi, dopuszczalny promień ugięcia oraz maksymalną częstotliwość pracy siłowników. Specjaliści z firmy Heller Polska weryfikują podczas doboru również lokalne warunki środowiskowe, na przykład temperaturę otoczenia, obecność chłodziwa czy ryzyko zapylenia opiłkami metali na stanowisku pracy.

Wybór właściwego przewodnika zależy w głównej mierze od kinematyki maszyny i obciążeń występujących w danym cyklu produkcyjnym. Laminowana budowa sprawdza się tam, gdzie proces technologiczny wymaga kompensacji drgań przy jednoczesnym przenoszeniu dużych prądów roboczych. Urządzenia takie jak zgrzewarki inwertorowe czy zaawansowane mikrozgrzewarki potrzebują precyzyjnie dopasowanych torów prądowych. Właściwa geometria i plastyczność komponentów stykowych skutecznie zapobiegają przestojom maszyny, stabilizując tym samym cały proces obróbki detali w nowoczesnym zakładzie produkcyjnym.
